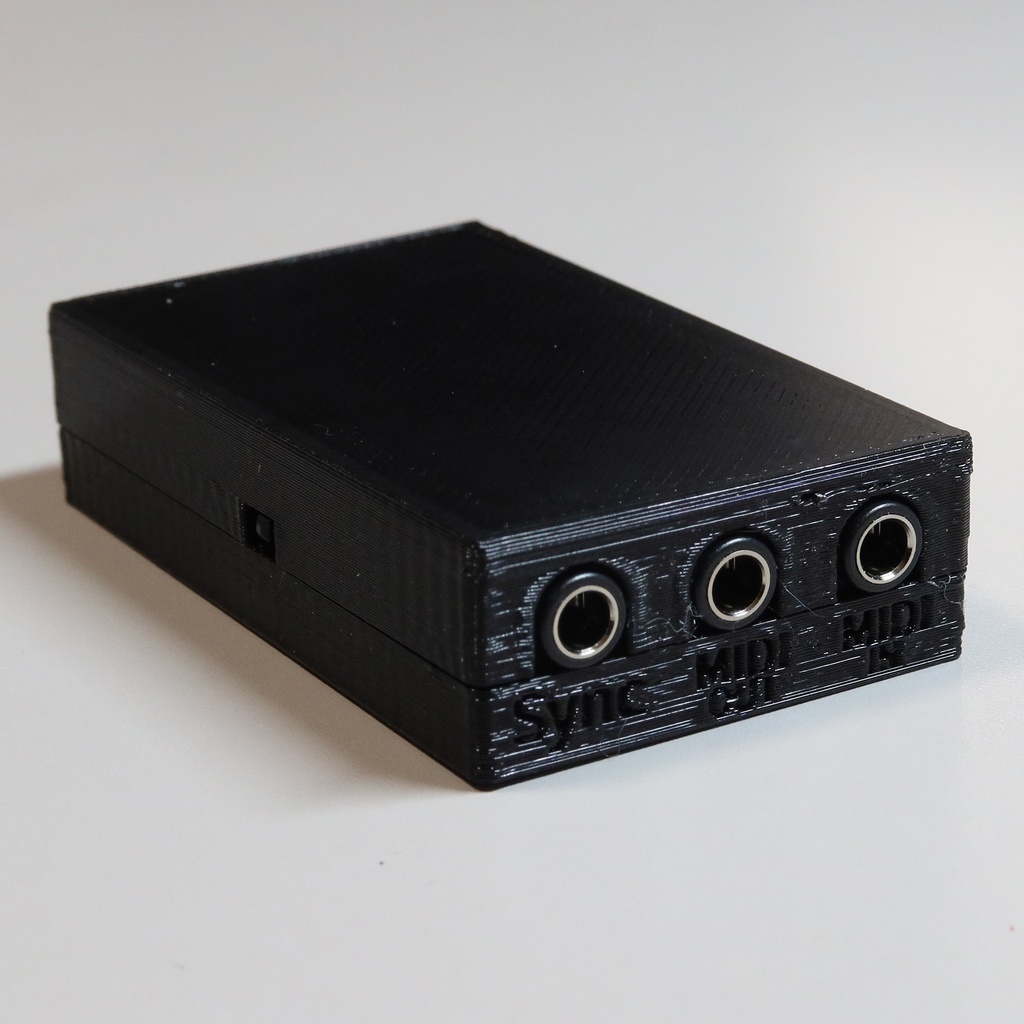

USB MIDI to Sync Converter

  • 物販商品（自宅から発送）
    あんしんBOOTHパックで配送予定
    発送までの日数：4日以内
    ¥ 4,000

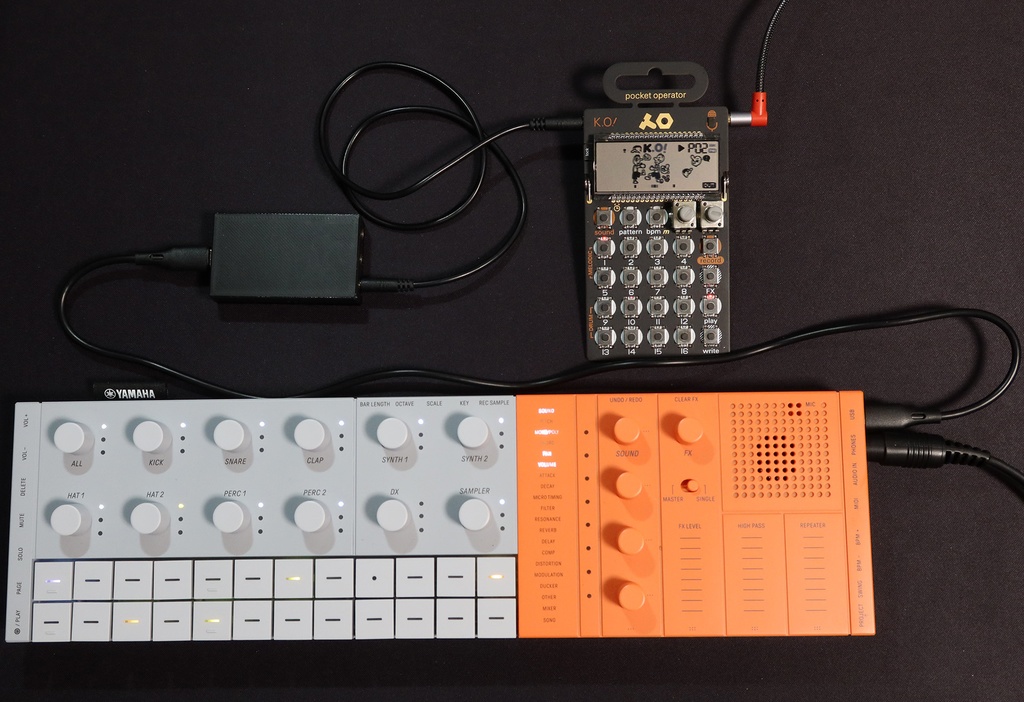

USB MIDIのClockメッセージをSync out信号に変換するモジュールです。 (デフォルトは2PPQ) USB MIDIデバイスを接続可能な機器とSync入力を備えた機器との同期に使用できます。 USBクラスコンプライアントMIDIデバイスのため特別なドライバのインストールは不要です。 逆方向(Sync Out→MIDI)の変換はできません。 TRS MIDI In/Out(Type A)を用意していますので、簡易的なUSB MIDIコンバータとして使用することができます。ただし、SysExの送受信には対応していません。 詳細な使用方法はマニュアルを参照ください。 マニュアル： https://bit.ly/4evPtGW

「ギフトとして贈る」とは

USB MIDIのClockメッセージをSync out信号に変換するモジュールです。 (デフォルトは2PPQ) USB MIDIデバイスを接続可能な機器とSync入力を備えた機器との同期に使用できます。 USBクラスコンプライアントMIDIデバイスのため特別なドライバのインストールは不要です。 逆方向(Sync Out→MIDI)の変換はできません。 TRS MIDI In/Out(Type A)を用意していますので、簡易的なUSB MIDIコンバータとして使用することができます。ただし、SysExの送受信には対応していません。 詳細な使用方法はマニュアルを参照ください。 マニュアル： https://bit.ly/4evPtGW

【お知らせ】

【商品内容】

・本体(組立済) ※ケーブルは付属しません。別途ご用意ください。 　MIDIのTRS-DIN変換ケーブルは木下研究所さんのこちらを使用できます。 　https://kinoshita-lab.booth.pm/items/3505566

【主な仕様】

＜入力＞ 　・USB Type-C 　・MIDI In (TRS TypeA) *1 ＜出力＞ 　・Sync Out (3.3V *2) ステレオミニ、立ち上がり、パルス幅 5ms *3 　・MIDI Out (TRS TypeA) ＜消費電流＞ 　・約30mA <サイズ> 　・約25x29x50mm(突起部を除く) ＜ケース＞ 　・PETGフィラメントにて出力 　*1 USB MIDI動作時のみ機能します。 　*2 Sync Outの出力は3.3Vになります。多くの機器で機能すると思われますが、同期できない組み合わせがあるかもしれません。 　*3: Sync信号のパルス幅は5msです。KORG社の仕様では15msですが他社では5msのものが多くみられ、volca等でも同期ができています。15msに変更することも可能です。

【注意事項】

・全ての機器での動作を保証するものではありません。 ・逆方向の変換はできません。故障の恐れがありますので逆方向の接続はおやめください。 ・破損しますので、各端子には5Vppを超える電圧やマイナス電圧の接続は厳禁です。アナログシンセ等の接続時は注意してください。 ・Sync信号はデフォルト2PPQです。SysExやDIPスイッチで変更が可能です。 ・ケースは家庭用FDM 3Dプリンタで出力したものです。精度や外観にばらつき、積層痕があります。
